氧化铝全瓷冠
[导读]在口腔材料的发展进程中,氧化铝和氧化锆全瓷材料的出现改变了齿科陶瓷的现状,本文着重介绍氧化铝，氧化锆另文介绍。
氧化铝制作方法是将熔融玻璃渗透入刚性的多孔氧...
在口腔材料的发展进程中,氧化铝和氧化锆全瓷材料的出现改变了齿科陶瓷的现状,本文着重介绍氧化铝，氧化锆另文介绍。

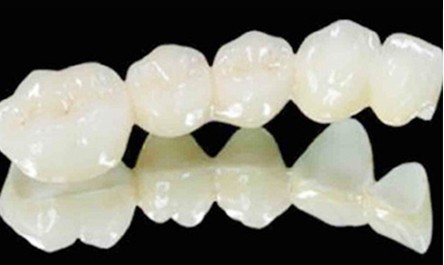

在口腔材料的发展进程中,氧化铝和氧化锆全瓷材料的出现改变了齿科陶瓷现状.对于烤瓷材料的选择来说医学界比较推崇全瓷冠,而在全瓷冠的材料选择来说医生们更愿意向患者推荐氧化铝全瓷冠。
氧化铝全瓷冠的制作主要由La2O3(镧),SiO2(硅),Al2O3(铝)和CaO(钙)组成，粒度大小20-300微米，有数种颜色。制作方法常规采用In-Ceram粉浆涂塑冠 (渗透陶瓷技术(In-Ceram).是与蒸馏水调拌成糊状后，涂布于预成的铝瓷底层外表面，经过渗透烧，于1100摄氏度熔融，通过毛细管作用渗入氧化铝底层微孔中，形成均匀的网状交联结构，可将氧化铝底层的抗弯强度提高约13倍。从而获得一种高强度、高韧性的玻璃-氧化铝两相复合锁结、均匀分布的复合体,其强度高达400～600 mpa,(1mpa大约等于一平方厘米十公斤左右的压强)断裂韧性达4.49 mpa·m1/2,成为适用于口腔修复技术的高技术陶瓷材料。
这种方法主要是通过改变氧化铝粉浆的粉液比、预烧温度以及成型工艺等参数，研究了以上因素对用于制作全瓷冠桥的In-Ceram玻璃渗透氧化铝陶瓷复合体性能的影响。研究发现，在粉液比为7：1的复合体中，颗粒分布均匀，性能较好;2次渗透组比1次渗透组性能要更好：对于不同预烧温度煅烧的样条，1150℃的强度最好;采用注浆成型的毛坯比干压成型的强度要高。结果表明粉液比7：1、注浆成型2次渗透组强度较高，达到529.8MPa。因此，氧化铝材料可以说具有全瓷冠的美观和接近金属烤瓷冠的硬度。
氧化铝制作方法是将熔融玻璃渗透入刚性的多孔氧化铝基体中,获得一种高强度、高韧性的玻璃-氧化铝两相复合锁结、均匀分布的复合体,其强度高达400～600 mpa,(1mpa大约等于一平方厘米十公斤左右的压强)断裂韧性达4.49 mpa·m1/2,成为适用于口腔修复技术的高技术陶瓷材料。较之传统的齿科修复陶瓷,其强度提高了5倍以上。因此，氧化铝材料可以说具有全瓷冠的美观和接近金属烤瓷冠的硬度。
在口腔材料的发展进程中,氧化铝和氧化锆全瓷材料的出现改变了齿科陶瓷现状.对于烤瓷材料的选择来说医学界比较推崇全瓷冠,而在全瓷冠的材料选择来说医生们更愿意向患者推荐氧化铝全瓷冠。
氧化铝全瓷冠的制作主要由La2O3(镧),SiO2(硅),Al2O3(铝)和CaO(钙)组成，粒度大小20-300微米，有数种颜色。制作方法常规采用In-Ceram粉浆涂塑冠 (渗透陶瓷技术(In-Ceram).是与蒸馏水调拌成糊状后，涂布于预成的铝瓷底层外表面，经过渗透烧，于1100摄氏度熔融，通过毛细管作用渗入氧化铝底层微孔中，形成均匀的网状交联结构，可将氧化铝底层的抗弯强度提高约13倍。从而获得一种高强度、高韧性的玻璃-氧化铝两相复合锁结、均匀分布的复合体,其强度高达400～600 mpa,(1mpa大约等于一平方厘米十公斤左右的压强)断裂韧性达4.49 mpa·m1/2,成为适用于口腔修复技术的高技术陶瓷材料。
这种方法主要是通过改变氧化铝粉浆的粉液比、预烧温度以及成型工艺等参数，研究了以上因素对用于制作全瓷冠桥的In-Ceram玻璃渗透氧化铝陶瓷复合体性能的影响。研究发现，在粉液比为7：1的复合体中，颗粒分布均匀，性能较好;2次渗透组比1次渗透组性能要更好：对于不同预烧温度煅烧的样条，1150℃的强度最好;采用注浆成型的毛坯比干压成型的强度要高。结果表明粉液比7：1、注浆成型2次渗透组强度较高，达到529.8MPa。因此，氧化铝材料可以说具有全瓷冠的美观和接近金属烤瓷冠的硬度。
